工业检测

目前国内工业现场生产过程中一般是通过人眼观察进行故障诊断,而人眼监测存在诸多缺陷,即使在速度较低的情况下,人眼都无法保障持续、稳定的工作,更不用说检测高速运动物体了。工业相机的存在,弥补了人眼易受环境因素影响的缺陷,不管在多么恶劣的环境下,都能获取清晰的图像。而高速相机是工业相机的一种,能将高速运动现象的发生、发展和运动规律等清晰成像,自此基础上如果能够实现高速相机数据的长时间存储,将完全能够替代人眼实现工业现场故障监控,并且,保存下来的图像数据能够方便后续分析故障原因。

  • 超疏水材料研究

    用肉眼观测或者低速相机拍摄超疏水材料研究试验,客观存在过程短,精度低等痛点。 而科天健高速摄像机可以观测疏水材料固体表面与水之间的界面反应及气膜的产生过程,可对疏水材料在水滴滴落的不同角度和速度下水滴的形态变化和动力学进行研究,可获取水滴的速度、弹跳高度和弹跳次数及接触角度、分布情况等动力学数据。现场配合客户的实验装置进行了拍摄演示,拍摄超疏水材料在低温情况下使空气中的水蒸汽冷凝成微小水珠后跳动过程。系统参数设为分辨率在640*480,帧率在6000的情况下,能够比较清淅的记录冷凝液滴的跳动过程。清淅的拍摄记录空气中的水蒸汽在超疏水材料冷表面上冷凝成微小液滴过程,用于分析液滴的跳跃高度和频次。

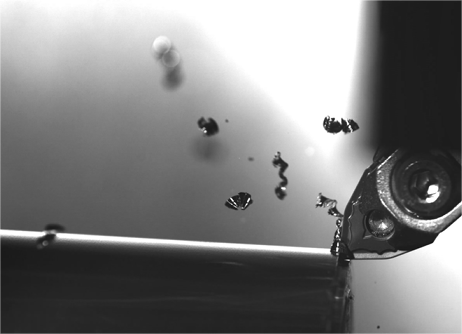

  • 刀具切削

    刀具研究机构、加工机床都需要对高速切削中,不同的立铣刀螺旋角对刀具在加过程中磨损、变形、断裂的原因、加工件质量的影响做重点研究。

    科天健高速摄像系统可以对高速下切削的实时情况进行可靠监测,从而指导切削刀具技术人员进行切削参数优化和刀具设计,提高加工效率和加工质量

    刀具厂商采用科天健高速摄像系统(高帧率、高分辨率、长时间),完整记录不同螺旋角下,立铣刀切削过程,以及切屑形成、断裂、排出的全过程和刀具的磨损状态。通过对记录视频慢放观测,临界状态比对,可以清楚观测刀具的冲击振动状态并最终检测立铣刀的实时磨损量。

    最后根据对比不同螺旋角下,切屑断屑、排屑的过程,刀具的磨损量,建立了切削过程中切屑形成、断裂、排出的理论实验模型,结合仿真计算,指导研究不同螺旋角下立铣刀切削的稳定性、磨损机制,综合评估得出具有更优切削质量,更高切削效率的综合加工解决方案。

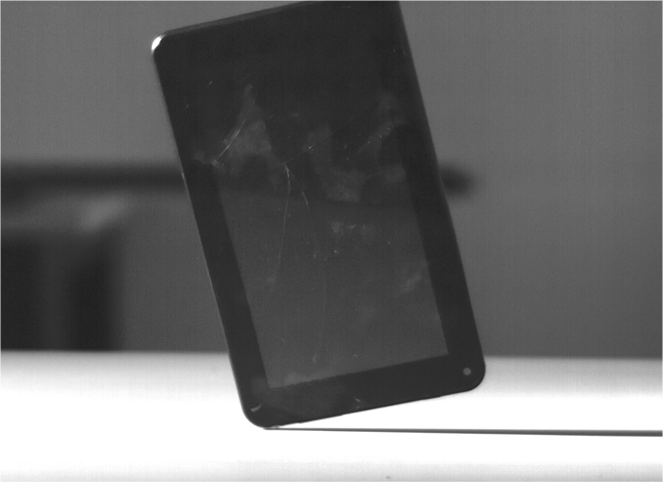

  • 跌落测试

    近年来,高速摄影技术的发展十分迅速,这使得它在农业、军事、航空、汽车、工程、体育及生物等 领域得到了广泛的应用。如借助运动图像分析软件,可以对选定的 目标进行轨迹追踪和测量,测量结果包括坐标位置、 速度、加速度、角度、角速度、角加速度、移动距离 等多组数据。 跌落实验是用于评价包装对内装物保护能力的重 要测试项目,产品所能承受的最大加速度(脆值)是缓冲包装设计的主要参数,准确测量产品跌落冲击时的加速度,确定易损部件及破损程度,对包装设计具有十分重要的意义。传统的加速度传感器测试技术具有方便、准确的特点,但是当产品(或易损部件)质量较小或者传感器不好固定时,采用传统的测试方式可能无法完成测试任务,并且难以得到不同特征点之间的相对变形量,更无法对数据进行深加工(如应力分析等)。高速摄影技术正好弥补了这一遗憾,且能清楚地记录冲击变形过程,并得到加速度等动力学数据,为产品结构优化与包装设计提供最直观有效的参考。

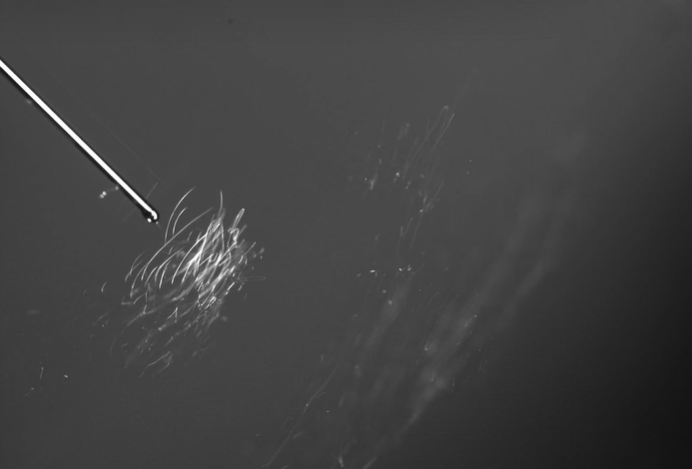

  • 静电纺丝

    静电纺丝就是高分子流体静电雾化的特殊形式,在高压电的作用下,其雾化分裂出的物质不是微小液滴,而是聚合物微小射流,射流形成极细的纤维沉积到收集器的表面。这是一种广泛运用于纤维制备的技术,制备的纤维直径可达几微米甚至几纳米。由于静电纺丝制备的纳米纤维具有高纵横比、大特异性表面积、孔隙可控的特点以及出色的机械性能,静电纺丝逐渐成为纳米纤维制造最普遍的方法之一。

    由于静电纺丝形成的射流非常快,形成的纤维非常小,从射流到收集器之间的运动轨迹不定,并且静电纺丝机基本都是长时间不停的运作,这些原因导致我们肉眼无法观察和研究静电纺丝的形成过程,因此必须借助高速相机,特别是长时间记录的高速相机。

    市场的高速相机大部分为一体式的,存储内嵌在相机内部,大部分只能记录几秒钟,这显然无法满足静电纺丝长时间纺丝运动过程的研究,科天健自研的Acuteye高速图像系统V4.0,不仅能够进行高速拍摄,还能够进行长时间存储,在1280*860@3500fps情况下,能够实现15分钟的实时不间断记录,因此不仅可以看到静电纺丝射流、纺丝鞭动的过程,还可以进行长时间监控,及时找出生产中的问题,改善静电纺丝的工艺。




  • 汽车安全碰撞

    采用定制开发的科天健高速摄影系统(高帧率、高分辨率、长时间记录)清晰地观察汽车与混凝土墙体的实时情况。通过高速摄影捕捉画面中车身与墙体的目标点,采集2000-4000帧的图像,进行实时动态分析,同时结合图像分析算法分析自然条件下汽车碰撞试验中多个目标点的运动参数,并连接其他设备进行同步数据采集,完整记录下车辆与墙体的瞬时碰撞角度、速度、形变等全过程,还原了汽车碰撞试验的物理变化过程。由于汽车碰撞试验是不可重复的一次性试验,而科天健高速摄影系统的长时间存储功能支持对记录的图像进行各种后处理,如回放、直方图、旋转、缩放等,通过反复观察和测量,最终可为研究墙体形变提供准确且可靠的参考数据。在汽车碰撞试验中,高速摄影系统可以获得丰富有效的信息,为设计人员设计和改进车辆状态和墙体情况提供了参考和依据,为创造更加安全、高效的社会和生活环境提供了有力支持。
